Muhandislik Gantry Crane
Engineering Gantry Crane Ta'rif Engineering Gantry crane - umumiy gantry krani asosida ishlaydigan maxsus er osti krani. Muhandislik gantryni krani Qisqichbaqa, gantry, ...

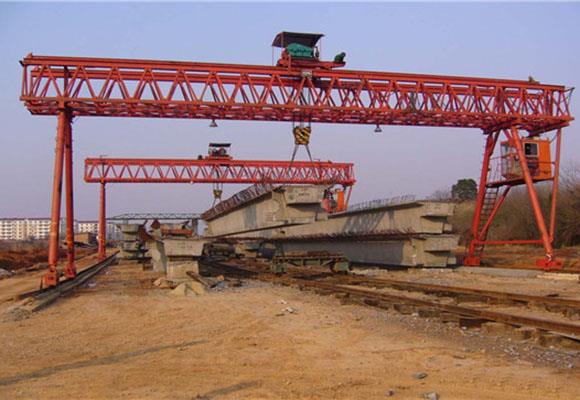

Muhandislik Gantry Crane
Ta'rif
Engineering Gantry krani - umumiy gantrya krani asosida ishlaydigan maxsus er osti krani.
Muhandislik gantryni krani Qisqichbaqa, gantry, trolleye, harakatlanish mexanizmidan, gidravlik aylanma mexanizmi, cab va elektr jihozlaridan iborat.
Qisqichbaqa bo'yicha Shlangi ishchi stantsiyadan va cüruf aylanadigan kankadan tashkil topgan gidravlik aylanma mexanizmi ta'minlanadi.
Tashuvchi-nurning o'rtasiga umumiy kostyumni ko'tarish uchun ishlatiladigan kanca hisoblanadi.
Trolleye o'tish mexanizmi 8 ta g'ildirakda 4 ta g'ildiraklardir. Trolleyda o'rnatilgan vosita g'ildiraklarni vertikal tezlikni kamaytirgich bilan boshqaradi. Shamolga chidamli temir qisqich keltirilgan. Vinç normal ishlayotgan paytda temirdan ajralib chiqadi va kran ishlayotganida, operator kranni toyib ketishining oldini olish uchun rayni tutish uchun qisqichni tushiradi.
Erning evakuatsiya qilish yo'nalishi qurilish maydonchasiga bog'liq.
Xususiyatlari
1. Aqlli tuzilish va qulay ishlash.
2. Yumshoq boshlash va to'xtatish.
3. Xavfsiz va ishonchli sayohat, uzoq umr.
4. Yaxshi shovqinli kam shovqinli idishni.
5. Oson o'rnatish va qulay xizmat ko'rsatish.
6. Zahira va ehtiyot qismlar uchun mukammal almashinuv.
7. Kranli haydovchi: IP54 yoki IP44, F darajasi izolyatsiyasi.
Shartnoma
Imkoniyatlar | T | 40 | ||
Span | m | 20 | 30 | 40 |
Olib tashlash balandligi | m | 9 | ||
Olib tashlash tezligi | m / min | 1 | ||
Trolleyda harakatlanish tezligi | m / min | 10 | ||
Vinç harakat tezligi | m / min | 14 | ||
Maks. G'ildirakli yuk | KN | 175 | 190 | 220 |
Rail tavsiya etiladi | Model | 43kg / m | ||
Jami dvigatel kuchi | kv | 22.8 | 26 | |
Asosiy o'lchov (mm) | Span (m) | 20 | 30 | 40 |
Vinç masofasidan masofa | V | 6000 | ||
Kranning kengligi | B | 8286 | ||
Chapga cheklov qo'yish | S1 | 1500 | ||
Hook o'ng cheklov | S2 | 1500/2000 | ||
| Imkoniyatlar | T | 60 | ||
Span | m | 20 | 30 | 40 |
Olib tashlash balandligi | m | 9 | ||
Olib tashlash tezligi | m / min | 0.95 | ||
Trolleyda harakatlanish tezligi | m / min | 10 | ||
Vinç harakat tezligi | m / min | 15 | ||
Maks. G'ildirakli yuk | KN | 240 | 260 | 280 |
Rail tavsiya etiladi | Model | 43kg / m | ||
Jami dvigatel kuchi | kv | 30 | ||
Asosiy o'lchov (mm) | Span (m) | 20 | 30 | 40 |
Vinç masofasidan masofa | V | 6000 | ||
Kranning kengligi | B | 8286 | ||
Chapga cheklov qo'yish | S1 | 2000 yil | ||
Hook o'ng cheklov | S2 | 1500/2000 | ||
| Imkoniyatlar | T | 80 | |
Span | m | 20 | 30 |
Olib tashlash balandligi | m | 9 | |
Olib tashlash tezligi | m / min | 0.8 | |
Trolleyda harakatlanish tezligi | m / min | 10 | |
Vinç harakat tezligi | m / min | 15 | |
Maks. G'ildirakli yuk | KN | 290 | 305 |
Rail tavsiya etiladi | Model | 43kg / m | |
Jami dvigatel kuchi | kv | 31.4 | |
Asosiy o'lchov (mm) | Span (m) | 20 | 30 |
Vinç masofasidan masofa | V | 6000 | |
Kranning kengligi | B | 8286 | |
Imkoniyatlar | T | 100 | |
Span | m | 20 | 30 |
Olib tashlash balandligi | m | 12 | |
Olib tashlash tezligi | m / min | 0.8 | |
Trolleyda harakatlanish tezligi | m / min | 10.5 | |
Vinç harakat tezligi | m / min | 13 | |
Maks. G'ildirakli yuk | KN | 190 | 205 |
Rail tavsiya etiladi | Model | 43kg / m | |
Jami dvigatel kuchi | kv | 46.4 | |
Asosiy o'lchov (mm) | Span (m) | 20 | 30 |
Vinç masofasidan masofa | V | 12876 | |
Kranning kengligi | B | 7500 | |
Chapga cheklov qo'yish | S1 | 2000 yil | |
Hook o'ng cheklov | S2 | 2000 yil | |
