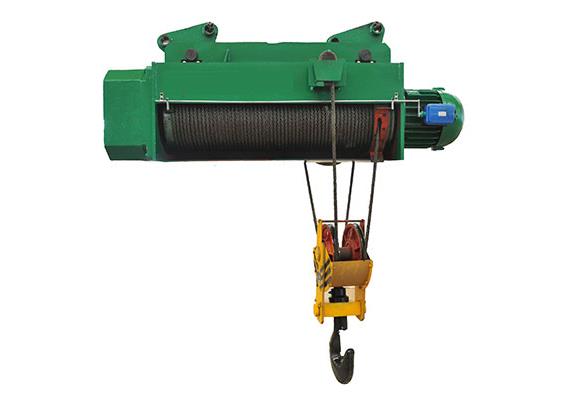

Tel halqali elektrovoz

Tel halqali elektrovoz

Ta'rif

CD turi Elektrli simlar o'ralib yig'ish uskunasi kichik turdagi yuk ko'tarish uskunalari. Barcha turdagi materiallarni ko'tarish uchun devor krani, kranni, kranni va boshqa maxsus kranni kabi barcha turdagi kranlarga o'rnatilishi mumkin. Kichik modifikatsiya bilan, u ham g'ildirak sifatida ham ishlatilishi mumkin. Bundan tashqari, uni turli balandliklarda qo'li bilan osongina o'rnatish mumkin.

Umuman olib tashlash uskunasi sifatida CD1 / MD1 modeli xavfsiz ishlash uchun yuqori / pastki chegaradagi qo'riqchi bilan jihozlangan. Zavodda materialni qayta ishlash va yukni qayta ishlash, ma'dan konida, temir yo'l sirtqi hududida, tovar stantsiyasida va omborda keng foydalaniladi. Bu ish samaradorligini oshirish va ish sharoitlarini yaxshilashda yaxshi ishlashni ko'tarish mexanizmi.

Kichik o'lchamli lift uskunasi sifatida ixcham tuzilish, engil vaznli, kichik hajm, Xalqaro o'lchamlar, oson ishlaydigan va boshqalar afzalliklari mavjud. Reducer uzoq umr va yuqori mexanik samaradorlikka ega bo'lgan qattiq tish sirtini haydash dizayni bilan shug'ullanadi. Dvigatel rotor tormozli dvigatelni qabul qiladi, yuqori va pastki tomonlama xavfsizlik chegarasi qurilmasi bilan.

MD1 elektr tolali tomga ko'targichi tezroq va asta-sekin ikki turdagi ko'tarish tezligi, to'g'ri va aniqroq bo'lishi uchun, aniqroq montaj uchun.

CD turi Elektr simli o'ralib olish moslamasi odatiy dasturni qondira oladigan oddiy bir tezlikka ega bo'lib, MD turi elektr simni o'ralgan teplovoz ikki tezlikka ega: oddiy tezlik va past tezlik.

MD turi past tezlikda bo'lganida, aniq o'rnatish va tushirish, qum qutisini haydash, mashinadan ishlov berish va hokazolarni bajarish mumkin. Bu model MD Electric Wire Rope Hoist model CD dan ko'ra ko'proq qo'llaniladi.

Xususiyatlari

Rollarda

Rulo yuqori sifatli choksiz quvurlardan tayyorlangan va kuchlanishni spline orqali uzatadi. Uning ishi payvandlangan po'lat plitalardan yasalgan. Bu ko'targichning asosiy qismidir.

Kanca

Kanca dudlangan va tirgak orqali bilaguzuk mexanizmiga ulangan, shuning uchun kanca erkin aylanishi mumkin.

5tondan ortiq kaltalanish qobiliyatiga ega bo'lmagan kranlar bitta kasnaqli uslubda va 10tondan ortiq bo'lgan ikki kasnaqli uslubdir.

Tel arqon

1770 Mpa kuchga ega kuchga ega kuchli kuchlanishli o'ralib oladi, yaxshi xavfsizlik ko'rsatkichi va uzoq xizmat muddati.

Halat bo'yicha qo'llanma

Standart o'ralib olish qo'llanmasi Q235b po'latdan qilingan.

Kalov vositasi

Katta tortish kuchi bilan ko'tarish mexanizmi uzluksiz ish vaqtida tez-tez bevosita sayohatga mos kelish uchun qo'llaniladi.

CD1 modelli simli o'ralgan elektr rostlagichi ZD uslubidagi yagona tezlikli vosita bilan jihozlangan bo'lsa, MD1 ZDS uslubidagi ikki yoqimli tezlikli vosita bilan jihozlangan.

Odatdagi tezligi va past tezligi o'rtasidagi farq 10: 1 bo'ladi.

Reducer

Tishli va eksa qotishma po'latdan yoki malakali karbonli po'latdan yasalgan. Barcha redüktörlar 3-darajali tirgovichlarni qabul qilishadi. Tegishli issiqlik bilan ishlov berish ularning ishonchliligi va xizmat muddatini ta'minlash uchun amalga oshiriladi. Nihoyat, qutilarga va qutilarga quyma temirdan yasalgan. Ikkalasi ham silkitishni kamaytiruvchi va mahkam yopishgan.

Elektr uskunalar

Elektr mexanizmidan elektr qo'mondon qutisi, cheklovchi, tugmachani, aloqa simini va boshqalarni oladi.

Button tugmachasida belgilangan yo'nalishga ko'ra, tugmachani to'g'ri bosing va nazorat panelidagi o'rni ochiq va yopiq holda ko'tarib boshqaring. Ish kuchlanishi odatda 36V.

Xavfsizlikni muhofaza qilish

* Dvigatelni to'xtatish uchun yuqori yoki pastki chegara harakatlanadigan bo'lsa, kuchlanish devorini ishonchli tarzda kesish mumkin bo'lgan yuqori va pastki chegara sifatida to'g'ri tishli haydovchi chegara ishlatiladi.

* Haddan tashqari yuk himoyachisi: elektr tok lifi, elektron ortiqcha yuk himoyachisini ishlatadi, shuning uchun umumiy o'chirish og'irligi nominal o'chirish vaznidan oshmaydi; Agar po'lat arqonning tortish quvvati nominal quvvatlarning 105% dan ortiq bo'lsa, ortiqcha yuklovchi himoyachi qurilma avtomatik o'chirishni o'chirish aylanishiga olib keladi.

* Favqulodda to'xtatish himoyasi

* Yuk ko'taruvchi dvigateldan ortiqcha issiqlik himoyasi

* Haddan tashqari oqim himoyasi

* O'zgarishlar himoyasi

* Voltaj pastki himoya qilish

Boshqarish usuli

Pendent liniya nazorati

Inson uchun a.36V nazorat qilish kuchlanish xavfsizligi.

b. Vositani boshqarish uchun oson, qo'shimcha haydovchilarga zarurat yo'q, yuk ko'tarishdan keyin ishlaydi

Xavfsizlik stantsiyasiga erishish uchun favqulotda ikki qadam tugmasi

trolleyle to'xtatilgan elektr aravachasi bilan bog'langan

e.Protection sinf IP54 IP55

f.Operatsiya muddati kamida 500 ming marta

Masofaviy boshqarish

a.Tayvan Yuding yoki jahonga mashhur brend,

Inson uchun b.24V nazorat qilish kuchlanish xavfsizligi.

s.O'zanlik masofasi: kamida 100 metr,

d.Ekspertiza uchun qulaylik, qo'shimcha haydovchilarga zarurat yo'q, erga ko'proq erkin harakat qilish kerak

e.Men minglab chastotali ulanish nuqtalari, bir-biriga aralashmaslik

f.Ek qadamlar favqulodda to'xtatish bilan tugmani yoki joystick stantsiyasini tugmachasini bosing.

g.Protection sinf IP54 IP55

Ish vaqti: 500 mingdan kam emas

Dizayn me'yorlari

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Xususiyatlar

Eslatma: Qoplama balandligi moslashtirilgan bo'lishi mumkin, ya'ni 6m, 9m, 20m

Eslatma: Qoplama balandligi moslashtirilgan bo'lishi mumkin, ya'ni 6m, 9m, 20m
