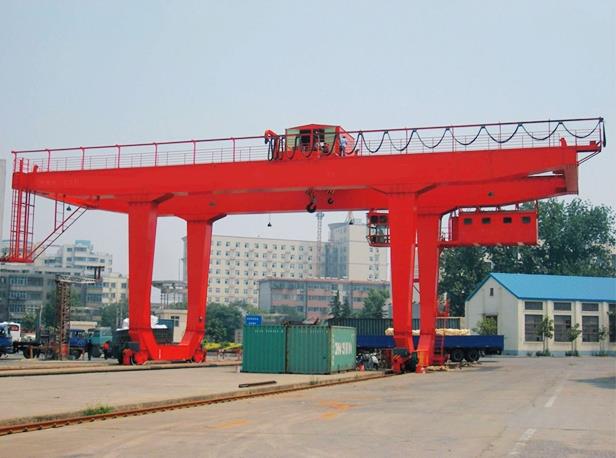

U tipdagi yangi dizayni harakatlanuvchi 80 tonna temir yo'lli kranni

U turi yangi dizayin harakatlanuvchi 80 tonna temir o'rnatilgan Vinç Vinç

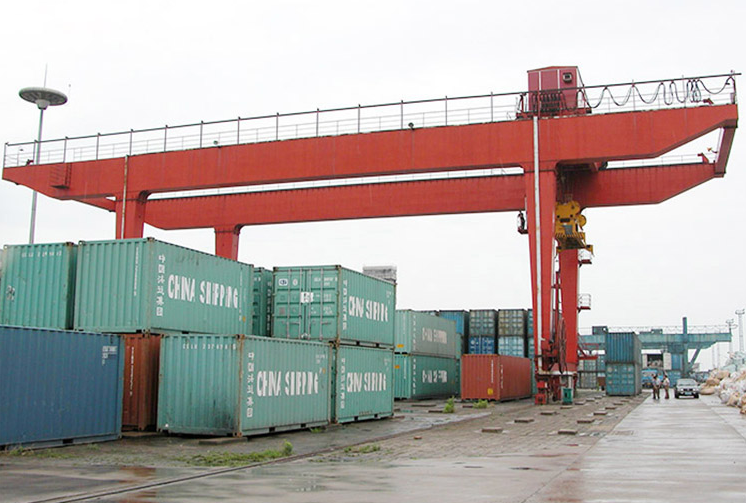

U tipidagi temir gumbazli kran 10-50T avtomatlashtirish va undan kam ehtiyojlar tufayli turli xil ishlab chiqarish qismlari bilan jihozlangan intensiv idishni istiflemesi uchun maxsus mo'ljallangan. Vinç maksimal ishonchliligi va xavfsizligini yuqori ish samaradorligi, uzoq umr va kam texnik xarajatlar bilan birlashtirib, eng kam egalik huquqiga ega.

Siz uchun mahsulot tuzilishi!

1. Kranli asosiy kran

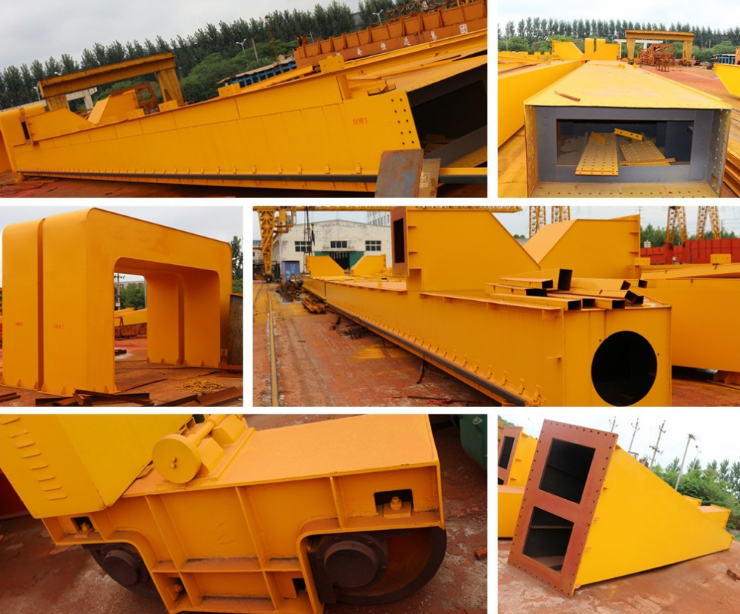

2. Gantry kranining yoritgichi

Yuqori kuchli nozik murvat bilan ulangan ko'plab chuqurchalar teshiklari bilan po'lat plitalardan payvandlang. Yuqori kuchlanishli nozik murvat yordamida tashqi tirgakda o'rnatiladigan katakning yuqori qismida harakatlanish uchun trolley uchun slaydni temir yo'l bor. a. Qattiq jabha va moslashuvchan yoritgichdan iborat bo'lgan barcha ulanish nuqtalari yuqori kuchlanishli murvat bilan bog'langan

b. Narvon idishni ichkariga kiritish yoki vestibyulga tushirish uchun operator tomonidan ishlatiladi

v. Span> 30m bo'lganida, kiruvchi materiallarni ko'targanda temir yo'lning yon tomonini qisqartirish uchun moslashuvchan oyoqqa ehtiyoj bor.

3. Gantry kranining harakatlanish mexanizmi

4. Kranli devor ko'targichli trolley

a. Vites qutisi va passiv g'ildirak qutisidan iborat

b. Avtomashinaning tishli qutisi kranning harakatlanishini amalga oshirish uchun kuch beradi. Vaqtinchalik g'ildirak qutisi va passiv g'ildirak qutisi o'rtasidagi farq nimani anglatadiki, passiv g'ildirak qutisida dinamo, reduktor va ochiq ta'sir o'tkazuvchi vosita kabi uzatish tuzilishi yo'q.

Avtomobil, vosita, redüktör tormoz, tramvay ramka, baraban kancası, kasnak, yomg'ir qopqog'i va boshqa qismlari bilan o'rnatilgan. Bu o'chirish mexanizmi va o'zaro faoliyat harakat mexanizmini o'z ichiga oladi. Trolleya dastur va ish muhiti bo'yicha qat'iy ravishda mo'ljallangan.

5. Devor krani kabinasi

6. Vinçning elektr tizimi

a. Shisha oynalar operatorni soatning umumiy ko'rinishini barcha ish sharoitlariga moslashtirishi mumkin va kabinaning old va ikki tomoniga o'rnatiladi

b. Kabin tashqarisida sobit bo'lgan mustaqil kabinalar guruhi kabinada o'rnatiladigan nazorat kabeli va aloqa stantsiyasi bilan bog'lanadi. a. Kalishtiruvchi vosita, uzoq yuruvchi vosita va Shlangi kuch vositasi. Barcha elektr tizimi PLC (programlanabilir lojik nazorat) tomonidan nazorat qilinadi.

b. Ikki ish rejimi: idishni va masofadan boshqarish.

v. Elektr tarkibiy qismlari Siemens, Schneider va boshqalar kabi elektr qismlarining eng yuqori tovar belgisidir. Yoki sizning talabingiz.

7. Portalli kranning platformasi

8. Plesase bildirishnomasi:

Kranni ushlab turish uchun platforma o'rnatildi va xodimlarning xavfsizligini ta'minlash uchun himoya muhofazasi qo'shildi Trolleyaning tel arqonlari muntazam ravishda tekshirilishi va o'z vaqtida o'zgarishi kerak, agar 10% parchalangan simlar bo'lsa, simlarni bo'shatib, pastga kiyish kerak.
