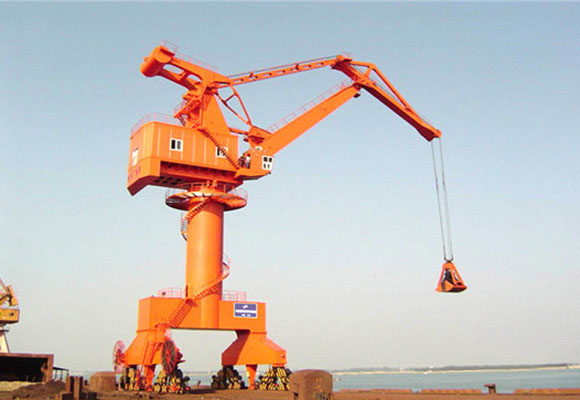

To'rtburchak Portal krani
To'rtburchak portali kran ta'rifi To'rtburchak turdagi portal krani port va metallurgiya sanoatida port va materiallarni topshirish va tushirishda keng qo'llaniladi. Asosiy tuzilmalar po'latdan yasalgan ramka, o'chirish mexanizmi, lyuffing mexanizmi, burilish mexanizmi, krandan iborat. ...
To'rtburchak Portal krani
Ta'rif
To'rtburchak turi portal krani portativ va metallurgiya sanoatida port va materiallarni topshirish va tushirishda keng qo'llaniladi, asosiy tarkibiy qismlar po'latdan yasalgan ramka, o'chirish mexanizmi, lüffing mexanizmi, burilish mexanizmi, kranni o'tkazish mexanizmini tarqatuvchi qurilma , konteyner tarqatuvchi va kanca va electrmangnetdisk), elektr jihozlari va xavfsizlik uchun zarur bo'lgan boshqa uskunalar. Chelik konstruktsiyalarni jib va A-ramkali, aylanma platforma va devor ramkalari mavjud.
Yo'naltirilgan standartlar: GB17495-1998 Harbour Portal Vinç texnik xususiyatlari, GB6067-85 lift texnikasi xavfsizlik talablari, GB3811-2008 kran dizayn standartlari, ISO standartlari, FEM standartlari va JIS standartlari.
Ushbu turdagi portretli kran - bu mobil, to'liq aylanuvchi va to'rtburchak birlashtirilgan krandir. Uning qo'llari va qarshi og'irligi muvozanatlashgan. Portalning ikki turi mavjud: tsilindr va to'rt teshik. Ushbu portal karnesi qopqoqni yoki kancalarla konteynerlarni ko'tarish uchun.
Afzalliklar: uzoq kollar, katta kema uchun mos, chiroyli tashqi, ishonchli va ishonchli, bardoshli oldinga ishlash, parvarish qilish uchun qulay. Bu ko'p tomonlama keng qamrovli yuk tashish portlari uchun eng yaxshi variant.
Shartnoma
Turi | Olib tashlash | Juda katta | Juda katta | O'lchov x tayanchidir | Olib tashlash tezligi | Maks g'ildiragi | O'rnatilgan | O'yin | |||||
Maks (m) | Min (m) | yuqoridagi temir (m) | temir yo'lning pastki qismida (m) | (m) | Olib tashlash (m / min) | Amplitut (m / min) | Aylanish (m / min) | Vinç (m / min) | |||||
MQ525 | 5 | 25 | 8 | 12 | 9 | 10,5 × | 40 | 24 | 1.5 | 25 | 180 | 280 | 19000 |
10.5 | |||||||||||||
MQ535 | 5 | 33 | 10 | 15 | 9 | 10,5 × | 50 | 40 | 1.5 | 25 | 210 | 300 | 30000 |
10.5 | |||||||||||||
MQ1025 | 10 | 25 | 8 | 15 | 9 | 10,5 × | 50 | 50 | 1.5 | 25 | 220 | 330 | 19000 |
10.5 | |||||||||||||
MQ1033 | 10 | 33 | 10 | 20 | 12 | 10,5 × | 50 | 40 | 1.4 | 25 | 185 | 345 | 30000 |
10.5 | |||||||||||||
MQ1625 | 16 | 25 | 9 | 20 | 12 | 10,5 × | 50 | 40 | 1.5 | 25 | 240 | 325 | 19000 |
10.5 | |||||||||||||
MQ1633 | 16 | 33 | 10 | 28 | 15 | 10,5 × | 60 | 40 | 1.5 | 25 | 250 | 345 | 30000 |
10.5 | |||||||||||||
MQ2533 | 25 | 33 | 10 | 28 | 15 | 10,5 × | 60 | 50 | 1.5 | 25 | 260 | 435 | 30000 |
10.5 | |||||||||||||
MQ4033 | 40 | 33 | 10 | 28 | 16 | 10,5 × | 50 | 50 | 1.41 | 25 | 260 | 560 | 30000 |
10.5 | |||||||||||||
S4070 | 40 | 65 | 24 | 45 | 13 | 10,5 × | 15 | 17 | 0.26 | 26 | 260 | 400 | 100000 |
K10 | 70 | 29 | 45 | 13 | 18.5 | ||||||||
S5035 | 50 | 35 | 12 | 40 | 0 | 10,5 × | 7.5 | 12.8 | 0.4 | 25 | 250 | 250 | 30000 |
K10 | 38 | 14 | 40 | 0 | 12 | ||||||||
S8035 | 80 | 35 | 12 | 40 | 12 × | 6 | 12.8 | 0.4 | 25 | 250 | 320 | 30000 | |
K10 | 10.5 |
